LC型立式长轴泵结构说明

返回列表 来源: 查看手机网址
扫一扫!LC型立式长轴泵结构说明扫一扫!
浏览: 发布日期:2023/1/5 9:22:09 【

LC型立式长轴泵结构说明

LC型立式长轴泵入口垂直向下,出口水平,单基础安装,泵和电机直联;从电机端俯视,泵为逆时针方向旋转,主要特点有:

LC型立式长轴泵叶轮采用平衡孔平衡轴向力,叶轮前后盖板均设有可更换的密封环,保护叶轮及泵体。泵中间轴、扬水管和护管为多节,中间轴联接采用套筒联轴技术;扬水管数量可根据用户需要增减,适应不同的液下深度。叶轮、导叶体为多级,适应不同的扬程要求。水泵扬水管由法兰连接,中间有导轴承。水泵导轴承采用加强型填充聚四氟乙烯、天龙轴承或赛龙轴承,轴由护管保护,输送污水时,导轴承须外接冷却润滑水。

LC型立式长轴泵的残余轴向力和转子部件的重量由电机座内的推力轴承承受或带推力轴承的电机承受。推力轴承用稀油润滑,并外接水进行冷却。推力轴承可埋设温控元件。泵的轴封为填料密封,轴封及导轴承处装有可更换的轴套,以保护轴。叶轮的轴向位置由轴承部件上端或泵联轴器内的调整螺母来调整,十分方便。

LC型立式长轴泵可配备控制柜,它具有根据液位自动启停和过载报警及实时远程监控等多种功能,可实现多泵联网远程集中控制。口径大于500mm的LC型立式长轴泵设有自动排气系统。

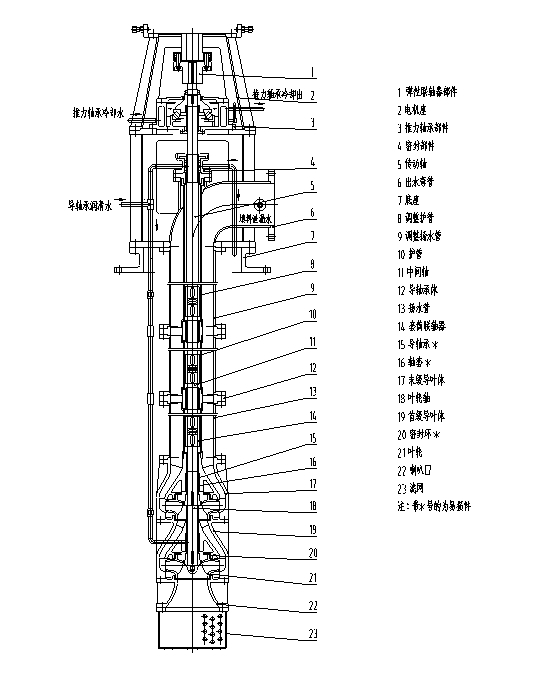

LC型立式长轴泵结构图

lc型立式长轴泵结构图












































LC型立式长轴泵结构说明
