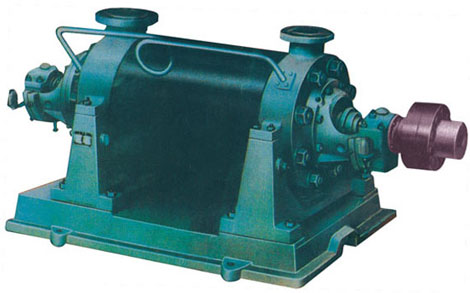

产品名称N系列多级低加疏水泵
产品流量:20~500m3/h
产品扬程:80~492m
适用温度:≤150°C
密封型式:
应用范围:电厂疏水及化工、石化、给排水等
N系列卧式多级低加疏水泵主要用于中小型火力发电机组,供抽送冷凝器中的冷凝水或物理、化学性质类似于水的其他液体之用,也可用于电厂疏水及化工、石化、给排水等行业中要求有高吸入性能的场合。本泵有较好的吸入性能和较高吸程,适用温度≤150°C,吸入压力≤1.6MPa。 参数范围: 流量:20~500m3/h 扬程:80~492m 产品特点: 1、高吸入性,即具备良好的汽蚀性能。 2、泵效率高,性能范围广,更好地满足使用要求。 3、在结构上采用卧式、多级分段形式,因而运转安全、平稳、噪音低、寿命长、安装维修方便。 4、小型化程度高,结构紧凑占地面积小。 结构: 泵壳体部分主要由轴承体、吸入段、中段、吐出段、导叶等用螺栓联接成整体。在首级叶轮前端装置诱导轮时,具有较好的吸入性能。 转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上,转子部分中叶轮个数是根据泵的级数而定。 本型泵轴承用滚动轴承,均不承受轴向力,泵轴向力由平衡盘承受,泵在运行中允许转子部分在泵壳体中轴向游动。轴承采用稀油润滑,以获得更好的润滑性能及承受更高的温度。 泵的吸入段、中段、吐出段之间密封均采用二硫化钼润滑密封,转子部分与固定部分之间靠密封环、导叶套、填料等密封,当密封环和导叶套的磨损程度己影响泵的工作和性能时应予及时更换。 泵采用中心支撑,填料函部位设有水冷腔。轴承体内设水冷室,外表带散热片,具有很好的冷却保护,中段壳体外设有一层保护罩,以防在抽送高温介质时液体从壳体接合面之间溅出。 本型泵采用软填料密封,也可以采用机械密封。填料及机械密封的松紧程度必须适当。 从传动端看,泵为顺时针方向旋转。 型号说明: 例:100N45×4 100 —泵的进口口径 N —卧式多级低加疏水泵 45 —泵的单级扬程 4 —泵的级数
-
01 技术研发
与时俱进,不断供应市场需求产品给客户公司拥有产品研发中心和CAD/CAE设计系统,具有水泵、化工、输煤机械、预报警系统自主开发、设计、研制能力。,高级工程师18人,中级职称40人,拥有118多名工程技术人员2001年与江苏理工大学、华中科技大学等高校建产学研关系,2003年,与中南大学粉冶所共同研制新型的耐磨耐腐材料。
-
02 加工能力
每一道工序都是匠人们的精雕细琢有立式车床、落地镗床、磨床、数控龙门镗铣床等各类大型设备。可车削旋转直径4500mm以内各类零件和加工3000mm以内的长轴,并可进行3500mm以内长度的深孔加工。可平衡1.6米的旋转零件,被平衡件最重可达5000公斤,为水泵的安全、平稳运行提供了必要的保障。
-
03 严选优材
重视每一个零部件的质量特设零部件入厂检测部门,全权监控原材品质,依据订单需求,严格挑选符合要求的供应商产品,所有零配件均经过专业检测人员及设备的入厂检测,始终坚持质量是根本的原则,十分重视对质量的严格要求。
-
04 标准厂房
大型现代化厂房轻松完成客户订单需求2001年6月,公司开始实施新的整合计划,现在已经完成湘阴制造基地一期工程。一期工程新厂房占地100亩,钢结构标准厂房建筑面积14000平方米,加工车间建筑面积约3000平方米,总装车间面积为2000平方米,保质保量完成客户订单需求。
-
05 全面检验
水泵品质担当,杜绝次品出厂质量管理科对各生产工序进行全过程监控,使操作人员严格按工序流程和要求进行,并记录各工序质量情况,以便对产品质量进行跟踪。能按GB3216-89要求进行型式试验和出厂试验,测试精度达到B级水平。通过了ISO9001:2008国际质量、环境管理体系和职业健康安全管理体系认证。
